项 次

类  目

规            格            说            明

1

适用范围

适用于：LCD玻璃、电子、PCB、FPC、新能源、芯片、半导体等高端产品节能烘烤

2

速度

0-3m/min

3

电力

设备总功率

220KW

电      源

AC380V  3φ  50HZ

4

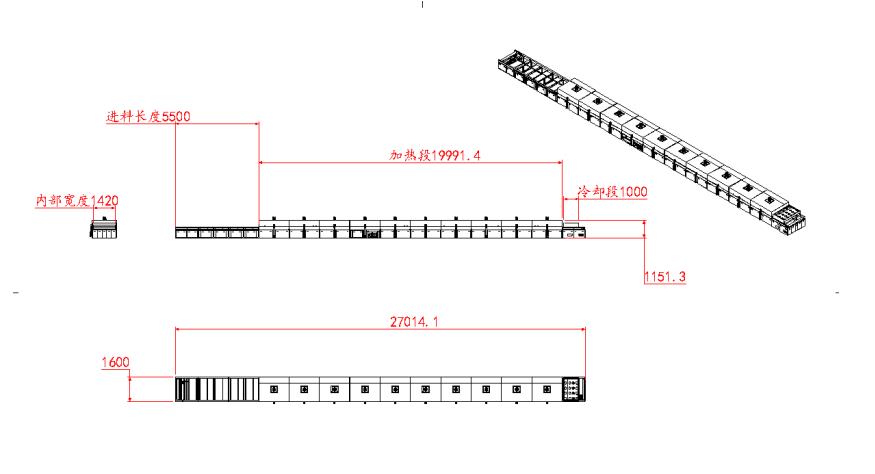

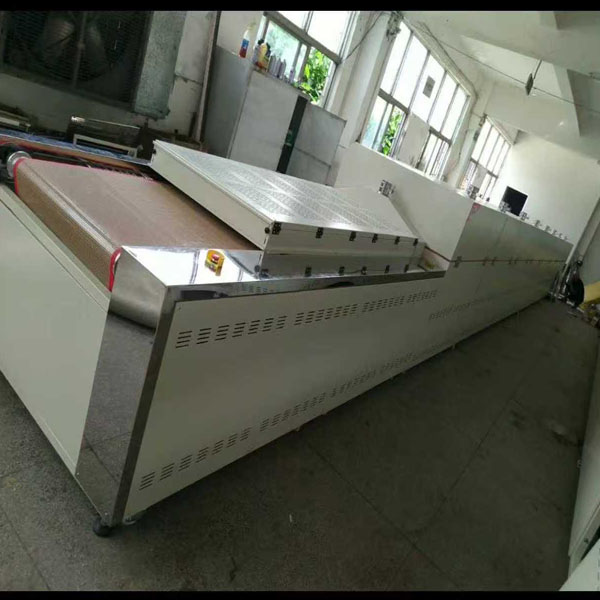

设备尺寸

有效内部尺寸

宽W1200mm*长L27500mm*高H300mm

外尺寸

宽W1550mm*L27500mm*H1350mm（参考尺寸）

总长

27500mm

内部宽度

1200mm

内部高度

150mm

进料长度

5500mm

  出料长度

550mm

  加热段

20000mm（分10段）

  冷却段

1000mm

5

设备结构

1.采用分段设计，控制箱位于机台进料方向。

2.采用微波发热方式对炉内循环加热，再通过炉体自然换气功能排出废气，以维持炉内外气压的相对平衡；待炉内气体温度达到设定值后加热器自动停止加热，当炉内温度低于设定值时加热器自动启动，以维持炉内的温度稳定！

3.风机位于箱体顶部或底部，下吹风方式。

6

用料材质及标准

1.内部采用201不锈钢板制作。

2.外部采用冷轧钢板制作，防静电粉体烤漆，白色。

3.采用高级保温棉，保温层厚度100 mm。

4.采用耐高温矽胶迫紧，耐温≥300℃。

7

温度参数

温度范围

常温～200℃

常温～180度升温时间

约25min

超温控制

ZS-480超温保护器

传感器感温精度

±0.3℃

均匀度

±5℃

控制器精度

±1℃

升温时间

150°C≤20分钟（常用温度）

外表温度

常用150℃时小于等于室温＋20℃，进出四周和加强部分及排气口处，接缝处等除外。

8

温度控制系统

a.PLC＋人机。

b.数字设定、截止温度、超温警报，控制精度±1℃。

c.9999计时器。

9

循环风系统

1.水平强制循环送风，特殊风路设计，加热温度均匀.

2.采用热风隧道炉专用之长轴马达,强力型风轮.

10

安全功能

1. 马达过电流保护、相序保护器，漏电保护器,控制线路保险丝、无熔丝开关，接触器配件皆采用符合国家标准之一级产品.

2. 具有上限温度过热报警功能，温度时间保持功能。

3. 可设定恒温结束断开加热后马达继续送风。

11

附合标准

中华人民共和国电热设备实验方法GB/T10066-2004，JB20033-2004及电热装置的安全GB5959.1-2005

12

内部装置

1. 不锈钢加热器。

13

外部装置

1.配备进气口及出气口。底部配备重型轮子及立脚。

2，排气口位于箱体顶部，孔开口大小可调整。

14

配备

带纠偏功能，网带底部加密滚轮

15

保固

1.交机后一年内免费换修故障零件之售后服务。.(除自然灾害、电力异常、人为使用不当等造成之损坏外，本公司完全免费维修)。

2.保修期外，终身服务并酌情收费。

16

性能特点

同等功率与容积等条件下，其性能特点如下：

1.升温快，温度稳定快。

2.单点温度波动小。

3.保温性好，外表温度≤室温＋20°C

4.温度补偿快，迅速。

5.节能效果较传统烤箱节能20-25%。

6.均匀性好。

17

备注

以上具体以实物为准

结构部分

项目

具体型号、规格

数量

基本结构

结构外形

隧道式

按实际用量

线体大梁支架

厚2mm冷轧板,折弯,焊接

按实际用量

箱体外壳

厚1.5mm冷轧板,折弯,焊接

按实际用量

机架

扁管80*40mm,焊接

按实际用量

内箱

不锈钢板,折弯,焊接

按实际用量

网带运行

输送轮

Ø120mm 45﹟无缝钢管,表面镀硬铬

按实际用量

输送滚轴

Ø25mm不锈钢管制作 606轴承

按实际用量

网带

特氟龙  6004T

按实际用量

系统

输送电机

TCH750—12.5S  1100W  1400r∕min 变频电机调速

1台

冷却系统

物料冷却

风扇

8台

运风系统

循环运风

SAYU SY125 380V 180W 11.6∕9.5M³∕min

20个

加热配置

电加热原理

微波发热

按实际用量

温差控制

室温—150℃±5℃

吸气装置

吸气系统

带吸气冲孔板，保证烘烤物不移位、不飘走，且烘烤物不变形

排风系统

排风机

SAYU SY125 380V 180W 11.6∕9.5M³∕min

按实际用量

电箱配置

速度控制

变频器  台达  AC220V

1台

电流显示

电流表    30A

10个

温度控制

PLC＋人机

1台

电力控制器

常乾E-3P-380V  40A-1

10个

按钮开头

LAY37（Y090）11DZS  220V

10个

显示灯

AD16-22D∕S

2个

蜂鸣器

KH-403-2

1个

交流接触器

GMC-9A

3个

空气开头

200A  3P

1个

相位保护器

APR-3  380V

1个

中间继电器

MY2J  220V

2个

警报灯

LTA-205  220WV

1条

售后服务

保修情况

整机保修一年

使用功能

产品烘烤

安全指标

符合国家标准安全等级

备注

以上数据具体以实物为准
