项 次

类  目

规            格            说            明

1

适用范围

适用于：PCB、LED光电、芯片、晶圆、电子元器件、摄像头/模组点胶，印刷后固化和IC、IGBT及半导体器件的封装后等产品烘烤。

2

电力

设备总功率

20KW

电      源

AC380V  3φ  50HZ

3

设备尺寸

内尺寸

W850mm*D750mm*H1500mm（可定制）

外尺寸

W2200mm*D1100mm*H2260mm（参考尺寸）

4

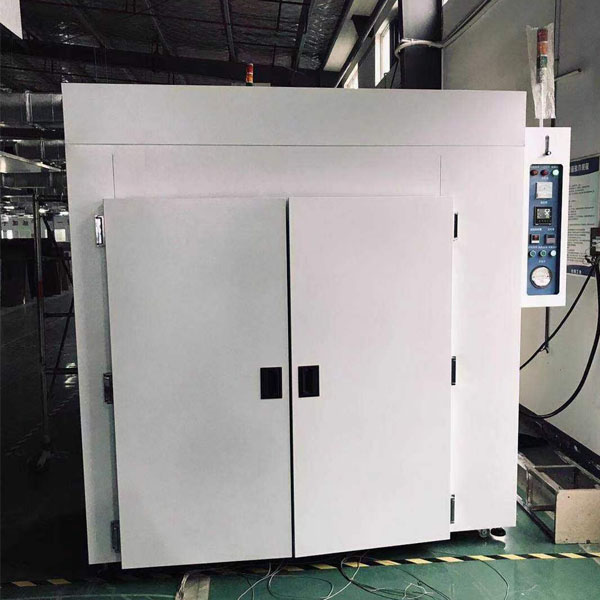

设备结构

1.采用双门设计，控制箱位于机台右方。

2.采用黑热节能发热管对炉内循环加热，再通过炉体自然换气功能排出废气，以维持炉内外气压的相对平衡；待炉内气体温度达到设定值后加热器自动停止加热，当炉内温度低于设定值时加热器自动启动，以维持炉内的温度稳定！

3.立式，风机位于箱体顶部。

4.出风方式：左右两面出风。（均匀性更好）

5

用料材质及标准

1.内部采用不锈钢板制作。

2.外部采用冷轧钢板制作，防静电粉体烤漆，白色。

3.采用高级保温棉，保温层厚度100 mm。

4.采用耐高温矽胶迫紧，耐温≥300℃。

5.采用电磁门锁，可调节美式后扭。

6

温度参数

温度范围

常温～200℃

常温～200度升温时间

约20min

超温控制

XZ-480超温保护器

传感器感温精度

±0.3℃

均匀度

±2%℃

控制器精度

±1℃

升温时间

150°C升温时间10-20分钟（视产品密度）

均匀度测试方法

九点分别分布在烤箱左右中间上中下位，探头距进出风栅100mm处，恒温30分钟后空载测得。

外表温度

常用150℃时小于等于室温＋15℃，烤箱门四边及排气口处除外。

7

温度控制系统

a.多段温控表控制。

b.数字设定、截止温度、超温警报，控制精度±1℃。

c.9999计时器。

8

循环风系统

1.单面水平强制循环送风，特殊风路设计，加热温度均匀.

2.采用热风烤箱专用之长轴马达,强力型风轮.

9

安全功能

1. 马达过电流保护、相序保护器，漏电保护器,控制线路保险丝、无熔丝开关，接触器配件皆采用符合国家标准之一级产品.

2. 具有上限温度过热报警功能，温度时间保持功能。

3.可设定恒温结束断开加热后马达继续送风。

10

附合标准

中华人民共和国电热设备实验方法GB/T10066-2004，JB20033-2004及电热装置的安全GB5959.1-2005

11

内部装置

1. 不锈钢加热器。

12

外部装置

1.进风口、出风口、美式后钮、电磁门扣，安装四个搬运轮。

2，排气口位于箱体顶部，孔开口大小可调整。

13

配备

标配两个层架。

14

保固

1.交机后一年内免费换修故障零件之售后服务。.(除自然灾害、电力异常、人为使用不当等造成之损坏外，本公司完全免费维修)。

2.保修期外，终身服务并酌情收费。

15

性能特点

同等功率与容积等条件下，其性能特点如下：

1.升温快，温度稳定快。

2.单点温度波动小。

3.保温性好，外表温度≤室温＋15℃

4.温度补偿快，迅速。

5.节能效果较传统烤箱节能20-25%。

6.恒温后能耗≤3KW。

16

备注

以上具体以实物为准

15

主要配件

部分料件明细
