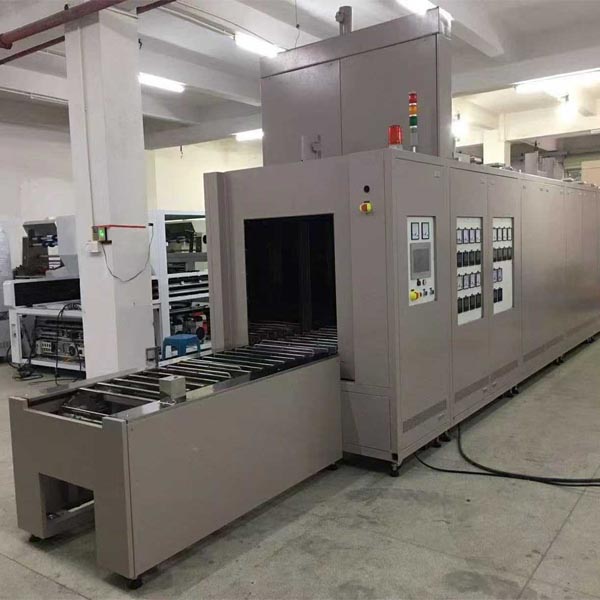

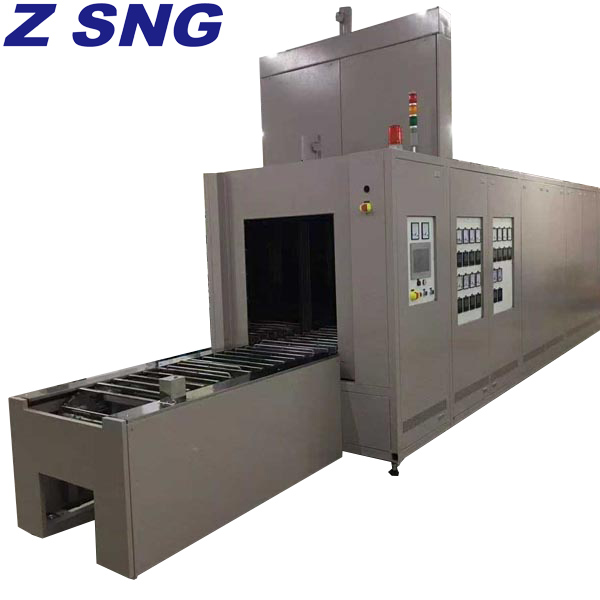

框架式隧道炉参数

电 源

AC380V3中50HZ

烘烤温度时间

75°C

机台尺寸

1、L10125 mmxW2500 mmxH2670mm

2、L10125 mmxw2500 mm xH 2670mm

3、入料段:1685mm(2 STEP)

4、765mm(1 STEP)静置段:

机台尺寸

5、加熟段:4590 mm(分6段控制)(6 STEP)3 氟勤

6、冷邻段:1530mm(2 STEP)

7、出料段:1555mm(2 STEP)

8、步谁式:765mm/STEP

9、内有效高度:H800mm

温度范围

Max.150°C常用 75°C

温度均匀性

温度均匀度 75+2%(空滤测试)

内部材质

内桶探用 SUS 不锈板

外部材质

外部采用 SS41#冷厘板表面烤漆，皱纹黄

保温材质

100mm 厚高密度保温棉隔热(底部 100mm 厚),外加空氧隔热保温

温度控制器

探用 OMRON-E5A 系列，自勤控制(数字最定、示，PID 自勤演算高精度控制器)

主控制器

PLC&SSR，人机界面

送风系统

送风方式:单面水平交叉送循环

送风马达:台湾特殊长轴马达

送风风扇:采用强力型多翼式风轮

排风门:P150mm 排国管，附90度门的调整,总排气量103CMM

CDA

玉力 0.5MPa，口径中 12mm,耗气量 40 L/min

安全保护

超温防止器、过载保护、异常紧急开关，气动门上定位保护开关，电断路器

其它

入料段由左至右(面對控制面板)
