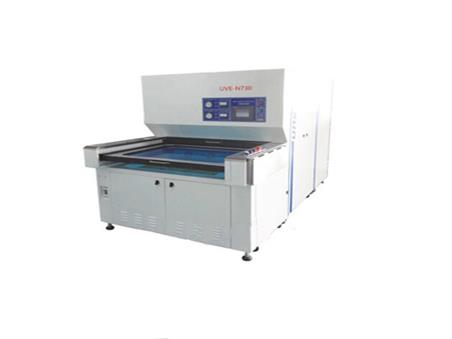

LED曝光机UVE-M173
- 用途：液态防焊绿漆等产品之曝光 应用领域：五金蚀刻、PCB、FPC、半导体、印刷印染、光电等.
- 咨询热线：18126178948
-
专注PCB、FPC、光电、芯片、半导体等高端干燥方案解决
全国免费服务热线
18126178948
|
產品名稱
|
LED曝光机UVE-M173
|
总电力
|
AC220V50 Hz,100A 3KW
|
|
电源线
|
25mm2 x4CX6m
|
有效照射面积
|
1200Lx610”W (mm)
|
|
曝光均匀度
|
90%以上
|
用途
|
液态防焊绿漆之曝光
|
|
LED灯
|
1.5KWx2灯
|
点灯时间
|
3sec以内
|
|
稳定时间
|
约3-5分钟
|
UV 强度
|
选择 2KW/5KW (可切换）
|
|
灯管电流
|
23A
|
使用环境
|
无塵空調室+20~25C
|
|
外尺寸
|
29411 x1988Wx1693H + 100H
|
檯面溫度
|
MAX：室溫+5C
|
|
機體表面溫度
|
MAX：室溫+10C
|
循環水泵
|
NA
|
|
标配冷却水
|
水温: 20~25C
|
檯面冷卻
|
冷气強制氣冷 檯面切換時間:2.5~3.5Sec
|
|
透光材料
|
上：MYLAR 下：強化玻璃 吸 真空: 4~5 Sec
|
檯面高度
|
上：883mm下：807mm
|
|
真空度要求
|
-700mmHg 以上傳動方式:馬達→时规皮带→檯面
|
外接气压
|
5kgf/cm²
|
|
真空系統
|
真空泵MSV-100-22【真空檢知開關+電磁閥+洩放針閥+ 真空表】→檯面
|
人机
|
pro-face品牌LCD觸控式人机界面
|
|
水溫度錶
|
NA
|
PLC控制器
|
三菱FX-2N系列pro-face
|
|
水压控制器
|
SNS-C102
|
压力调节器
|
R30008G(1/4”) 冷却系统 ：705HP涡卷式压缩机
|
|
漏電保護
|
漏電斷路器 異常緊急開關 25紅色附RESET
|
冷卻系統保護
|
水流量保护 超温保护水流控制 高壓漏電檢知 漏電檢知繼電器
|
